Подземные ёмкости ЕП
Емкости подземные дренажные применяются на предприятиях нефтегазовой и коксохимической промышленности в качестве резервуаров для слива из технологических систем и хранения остатков нефти, масла, дизельного топлива, бензина и т.п.
Резервуар может применяться для хранения газового конденсата, но недопустимо применение дренажной подземной емкости для слива сжиженных углеводородных газов.
Использование дренажных емкостей ЕП снижает риск загрязнения окружающей среды и позволит избежать крупных штрафов со стороны контролирующих органов.
Основные требования для емкостей подземных дренажных к жидкостям и условиям хранения:
- Допустимый температурный диапазон хранимых в ЕП жидкостей от -15°С до + 80°С.
- Максимальная кинематическая вязкость жидкости хранимой в емкости 30х10-6 м2/с.
- Допустимая плотность рабочего продукта в ЕП до 1000 кг/м3.
- Класс опасности 2, 3, 4 по ГОСТ 12.1.007-76.
- Максимально допустимое содержание сероводорода (Н2S) — 1,8%.
- Категория и группа взрывозащищенности жидкости – IIA-T3, IIB-T3 по ГОСТ 12.1.011-78.
- Температура воздуха окружающей среды не ниже -60°С.

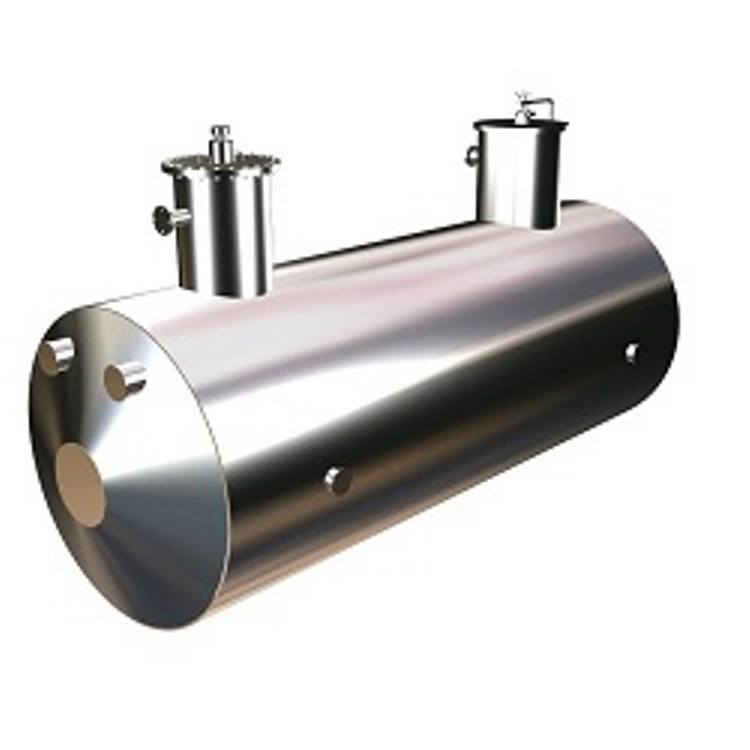

Конструкция подземных дренажных емкостей
Емкости ЕП представляют собой полый цельносварной сосуд, работающий под давлением не выше 0,07 МПа, с двумя коническими боковинами.
В верхней части емкостей имеются два люка.
Один предназначен для слива хранимой в дренажной емкости жидкости, а второй технологический для доступа внутрь емкостей рабочих, осуществляющих профилактическое обслуживание и ремонт в случае возникновения такой необходимости.
Слив хранимого продукта из емкостей осуществляется с помощью полупогружного насоса.
Технические характеристики емкостей ЕП и ЕПП
| Марка емкости подземной ЕП | Объем, м3 | Исполнение | Внутренний диаметр, мм | Длина, мм | Высота патрубков, мм | Масса, кг | |
| ЕП | ЕПП | ||||||
| 4 | 4 | 1 | 1600 | 2250 | 900-1600 | 1400 | 1430 |
| 5 | 5 | 2755 | 2210 | 2250 | |||
| 8 | 8 | 2000 | 2880 | 2800 | 2850 | ||
| 12,5 | 12,5 | 4280 | 2860 | 2920 | |||
| 16 | 16 | 5280 | 3350 | 3430 | |||
| 20 | 20 | 2400 | 4826 | 3590 | 3650 | ||
| 25 | 25 | 5826 | 4220 | 4300 | |||
| 40 | 40 | 9026 | 6150 | 6270 | |||
| 2 | |||||||
| 63 | 63 | 3000 | 9244 | 8860 | 8990 | ||
| 100 | 100 | 13910 | 10050 | 10190 | |||

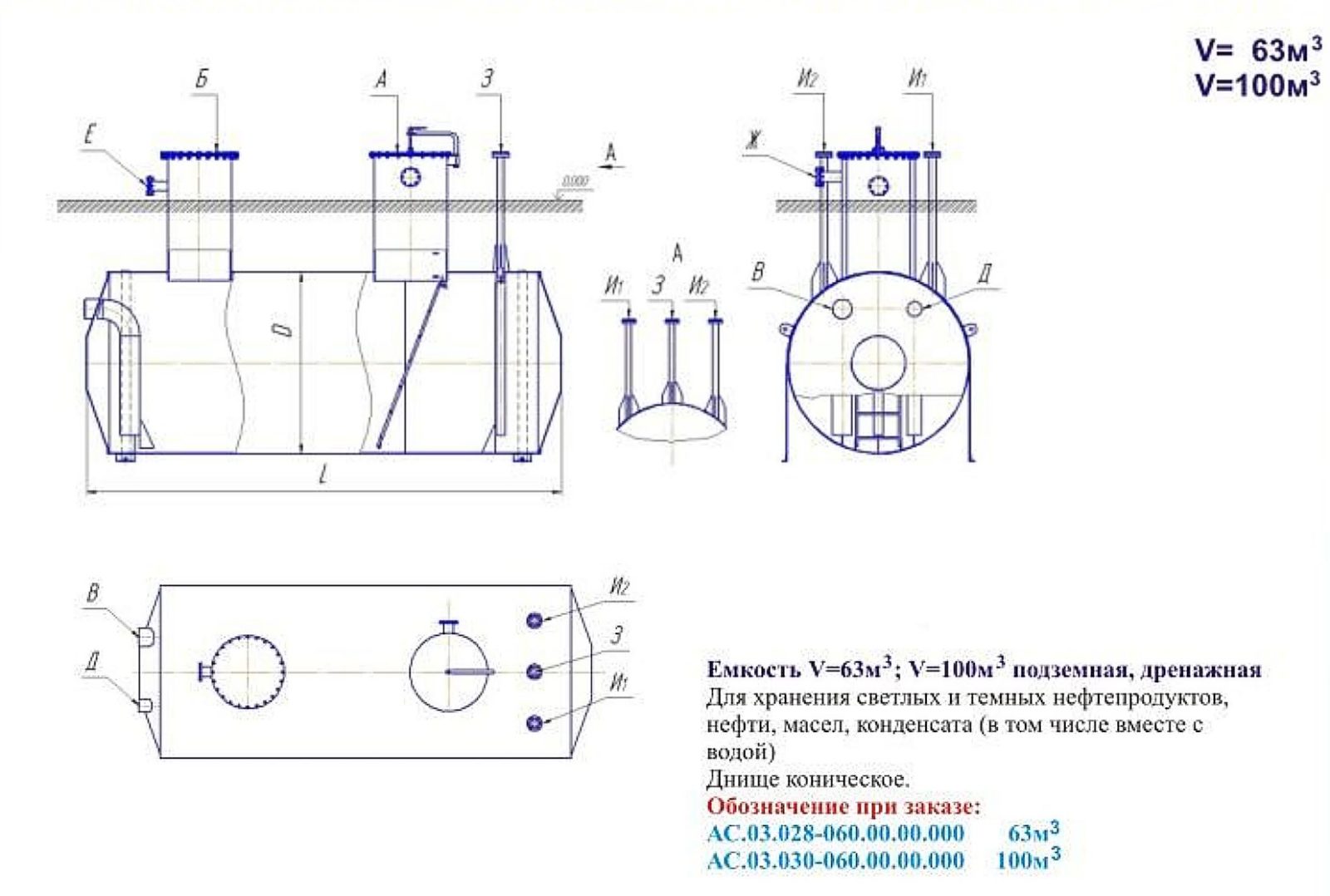

Таблица штуцеров и люков емкостей
| Обозначение | Назначение | Кол-во, шт | Проход условный Ду, мм | Давление условное Ру, МПа (кгс/см2) | Вылет, мм |
| А | Люк | 1 | 800 | 0,25 (2,5) | — |
| Б | Для насоса | 1 | 700 | 0,25 (2,5) | — |
| В | Вход продукта | 1 | 200 | — | — |
| Г | Выход продукта | 1 | 65 | — | — |
| Д | Выход продукта аварийный | 1 | 150 | — | — |
| Е | Вход пара | 1 | 100 | 1,6 (16) | 200 |
| Ж | Воздушник | 1 | 100 | 1,6 (16) | 200 |
| З | Для уровнемера | 1 | 65 | 4,0 (40) | — |
| И | Для термопреобразователя | 1 | 50/20х1,5 | — | — |
| К* | Вход теплоносителя | 1 | 20 | — | — |
| Л* | Выход теплоносителя | 1 | 20 | — | — |
Обратившись в нашу компанию, вы сможете заказать емкость подземную дренажную, которая идеально подойдет для ваших целей.
Наш специалист-консультант ответит на все Ваши вопросы и поможет купить именно те емкости которые максимально соответствуют требуемым параметрами.
