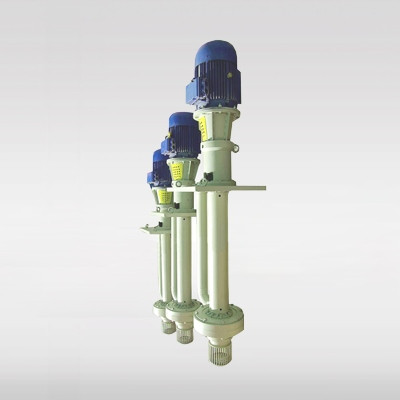

Насосы ХВН

Это центробежный, вертикальный полупогружной агрегат с погруженной проточной частью и ходовой стойкой, расположенной над опорной плитой.

Предназначен для перекачивания различных агрессивных жидкостей (кислоты, щелочи, электролиты и др.) плотность которых не превышает 1840 кг/м³, а концентрация твердых включений размером до 1 мм не превышает 5%.

Температура перекачиваемой жидкости должна быть от 0 до +75° С, а показатель рН от 0 до 14.

Такие агрегаты являются стационарными. Само название «полупогружные» свидетельствует о том что сам насос погружается непосредственно в заполненную жидкостью емкость, а являющийся приводом электродвигатель остается над поверхностью.

Агрегаты могут применяться в бассейнах, колодцах, цистернах или любых других резервуарах.

В каких сферах применяются центробежные насосы полупогружные

Данный вид оборудования отличается высокой надежностью и долговечностью. Конструкция рассчитанная на работу в различных не всегда благоприятных условиях эксплуатации подходят для применения в различных областях:

  • медицинская, косметическая и парфюмерная промышленость при производстве препаратов с применением кислот или растворителей;
  • нефтяная и газовая промышленность при добыче и фильтрации первоначальной продукции;
  • очистка от примесей жидкостей разного состава и консистенции;
  • производственные процессы пищевой промышленности;
  • водоснабжение жилых и промышленных зданий и целых комплексов ЖКХ.

Независимо от того в какой сфере применяется оборудование при его монтаже необходимо строгое соблюдение всех правил монтажа и дальнейшей эксплуатации. В первую очередь это важно для того, что бы избежать кавитации и гидроударов.
Кроме того от качества проведения монтажных работ зависит дальнейшая эффективность работы насосной станции.

Конструктивные особенности

Индивидуальные конструктивные особенности для каждого агрегата ХВН напрямую зависит от глубины погружения, размера колодца и других эксплуатационных условий. Кроме того при подборе оборудования необходимо учитывать степень агрессивности перекачиваемой жидкости, её температуру, содержание твердых включений.

Вследствие этого, насосы, имеющие одинаковые технические характеристики, могут значительно разниться по конструктивным особенностям и габаритам.

Именно поэтому мы всегда просим заказчиков заполнить опросный лист, который поможет нашим специалистам подобрать именно тот вариант, который подойдет для решения ваших задач.

Общими моментами для всех конструкций является то, что для обеспечения качественной работы подшипников применяется консистентная, стойкая смазка типа ВНИИ НП, ЦИАТИМ или аналогичные.
Крутящий момент от электродвигателя к насосу передается через втулочно-пальцевую упругую муфту.

Уплотнение

Вариант узла уплотнения основной задачей, которого является недопущение попадания перекачиваемой жидкости в ходовую часть агрегата ХВН, выбирается в зависимости от условий эксплуатации.

Это могут быть уплотнения насосов торцевого или манжетного типа. Для предотвращения утечки перекачиваемой жидкости через разъемы корпусов используются  резиновые уплотнительные кольца.

Химические полупогружные центробежные насосы

Марка насоса Объём, м Подача насоса, м³/ч Мощность, кВт Скорость вращения, об/мин
ХВН 12,5/32 32 12,5 7,5 2950
ХВН 12,5/50 50 12,5 11 2950
ХВН 25/32 32 25 7,5 2950
ХВН 25/50 50 25 11 2950
ХВН 50/32 32 50 22 1450
ХВН 50/50 50 50 22 1450
ХВН 100/32 32 100 37 1450
ХВН 100/50 50 100 37 1450
ХВН 200/32 32 200 55 1450
ХВН 200/50 50 200 75 1450
ХВН 315/32 32 315 110 1450
ХВН 315/40 40 315 132 1450

Если у Вас возникла необходимость в приобретении насосного оборудования или замене комплектующих на действующих насосах наши специалисты подскажут Вам, какое оборудование оптимально подойдет для Вашего производства, помогут в подборе запчастей и торцовых уплотнений.

×
