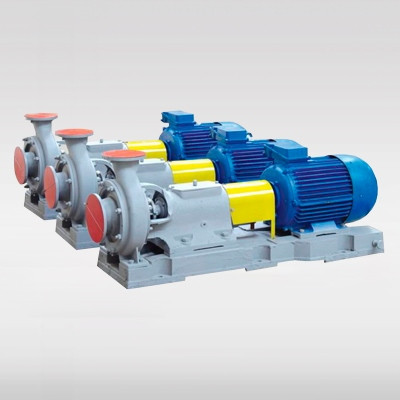

Насосы ХГН
Данные агрегаты предназначены для перекачивания различных агрессивных жидкостей, таких как кислотные и щелочные растворы, электролиты и т.д.
Часто используются для перекачивания кристаллизующихся и горячих жидкостей, температура которых может доходить до 2500 градусов С. Такая модификация носит наименование «исполнение 0». Модификация «исполнение Е» используется при работах в пожароопасных и взрывоопасных условиях.
Вариант «О» изготавливается с обогревом проточной части и охлаждением подшипников
Конструктивные особенности
Конструктивно агрегаты состоят из насоса и электропривода, установленных на общей основании или раме, их соединение производится с помощью втулочно-пальцевой муфты.
Основными узлами проточной части являются:
- корпус насоса со спиральным сборником;
- осевой подвод;
- крыльчатка, которая может быть, как открытого, так и закрытого типа;
- открытого или закрытого типа,
- гидрозатвор,
- уплотнительный узел.
Материал для изготовления деталей проточной части выбирается в зависимости от конкретных задач которые предстоит решать с помощью этого оборудования.
Ходовая часть состоит из корпуса ходовой части, вала и подшипниковых узлов.
Для установки агрегата используется литое массивное основание с отверстиями под крепёж, или сварная металлическая рама.
В качестве привода служат асинхронные трехфазные двигатели, работающие от сети переменного тока 50 Гц, напряжением 220 или 380 V.
В зависимости от региона использования применяются двигатели для умеренных, тропических, умеренно-холодных, и холодных климатических зон.
Минимальная степень защиты IP44, допустимое содержание пыли до 10 мг/м3.
При необходимости насосы ХГН могут комплектоваться электроприводами взрывозащищенного исполнения.
Детали проточной части изготавливают из разных типов высококачественных сталей и сплавов, в том числе и титановых
Уплотнение
Во избежание утечек химические насосы используют следующие типы уплотнений:
- комбинированное (гидродинамическое + двойное сальниковое);
- одиночное механическое;
- двойное механическое.
Наиболее часто используемое уплотнение вала комбинируется.
Утечки от насоса на рабочем блоке исключаются гидравлическим замком (для блоков с открытым рабочим колесом на заднем диске рабочего колеса также есть дополнительные разгрузочные лопасти).
Преимущества использования гидродинамического уплотнения заключаются в том, что во время работы насоса в полость рабочего колеса устанавливается участок жидкости и воздуха, разделяющий полости рабочего колеса и вала, что предотвращает утечку во время работы и обеспечивает полное отсутствие утечек перекачиваемой среды и не требует подачи уплотнительной жидкости.
Сальник служит только в качестве парковочного уплотнения и работает только в том случае, если агрегат остановлен. Простота конструкции, технического обслуживания, а также использование современных материалов обеспечивают надежную работу уплотнения и, следовательно, блока в целом.
Для перекачки пожарных, взрывоопасных, токсичных и т. д. жидкостей агрегаты могут быть оснащены одним или двойным механическим уплотнением.
Резиновые уплотнительные кольца используются для устранения утечки перекачиваемой жидкости через разъемы корпусов.
Подшипники в сборе защищены от влаги, пыли, кислотных паров и других вредных воздействий окружающей среды с помощью манжетных и лабиринтных уплотнений.
Химические горизонтальные электронасосные агрегаты ХГН
| Марка насоса | Напор, м | Объём, м³/ч | Скорость вращения, об/мин |
| ХГН 12,5/20 | 20 | 12,5 | 2950 |
| ХГН 12,5/32 | 32 | 12,5 | 2950 |
| ХГН 12,5/50 | 50 | 12,5 | 2950 |
| ХГН 12,5/80 | 80 | 12,5 | 2950 |
| ХГН 12,5/120 | 120 | 12,5 | 2950 |
| ХГН 25/20 | 20 | 25 | 2950 |
| ХГН 25/32 | 32 | 25 | 2950 |
| ХГН 25/50 | 50 | 25 | 2950 |
| ХГН 25/80 | 80 | 25 | 2950 |
| ХГН 25/120 | 120 | 25 | 2950 |
| ХГН 35/120 | 120 | 35 | 2950 |
| ХГН 50/32 | 32 | 50 | 2950 |
| ХГН 50/50 | 50 | 50 | 2950 |
| ХГН 50/80 | 80 | 50 | 2950 |
| ХГН 100/50 | 50 | 100 | 1450 |
| ХГН 100/80 | 80 | 100 | 1450 |
| ХГН 125/70 | 70 | 125 | 1450 |
| ХГН 160/32 | 32 | 160 | 1450 |
| ХГН 160/50 | 50 | 160 | 1450 |
| ХГН 160/70 | 70 | 160 | 1450 |
| ХГН 315/50 | 50 | 315 | 1450 |
| ХГН 315/80 | 80 | 315 | 1450 |
| ХГН 325/110 | 110 | 325 | 1450 |
| ХГН 400/80 | 80 | 400 | 1450 |
| ХГН 500/80 | 80 | 500 | 1450 |
| ХГН 6,3/25 | 25 | 6,3 | 1450 |
| ХГН 12,5/32 | 32 | 12,5 | 1450 |
| ХГН 25/32 | 32 | 25 | 1450 |
| ХГН 50/20 | 20 | 50 | 1450 |
| ХГН 50/32 | 32 | 50 | 1450 |
| ХГН 50/50 | 50 | 50 | 1450 |
| ХГН 1000/80 | 80 | 1000 | 1450 |
Если вам необходим промышленный насос или замена комплектующих на действующих насосах, наши специалисты подскажут какое оборудование оптимально подойдет для вашего производства, помогут в подборе запчастей и торцевых уплотнений.
