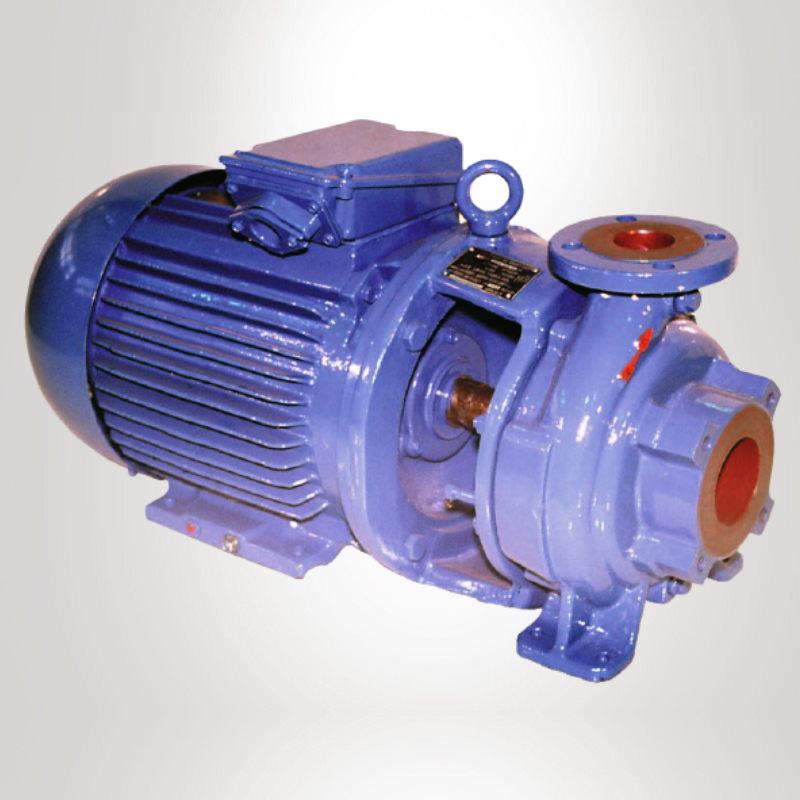

Насосы КМ

В соответствии с применяемыми техническими классификациями насосы КМ относятся к агрегатам консольного типа.

Однако следует понимать, что в отличие от насосов К, в данных моноблочных агрегатах типа КМ рабочее колесо находится непосредственно на валу приводного электродвигателя специальной конструкции или устанавливается на промежуточный вал закрепляемый на обычном электродвигателе с фланцевым или комбинированным монтажным узлом.

Принцип действия насосов: центробежный, динамический, лопастной с радиальным выходным потоком.

Насос КМ в первую очередь предназначен для перекачивания пресной воды и других жидкостей, сходных с ней по плотности и вязкости.

Температура перекачиваемой жидкости насосов:

  • Для насосов с сальниковым уплотнением, выпускаемым в ограниченной номенклатуре - от 0 до 80оС.
  • Для насосов с торцевым уплотнением - от 0 до 105оС. Для кратковременной работы допустимая температура может быть повышена до 120оС.

ВНИМАНИЕ!!! Недопустимо применение насосов КМ для перекачивания морской воды.

Климатическое исполнение насосов – УЗ (зоны с умеренным климатом.
Агрегаты этих типов предназначены для работы в стационарных условиях. Направление вращения - по часовой стрелке.

Электродвигатель насоса КМ комбинированный. Максимально допустимое давление на входе насоса: 0,35 МПа.
Допустимое наличие механических примесей в перекачиваемых жидкостях насоса КМ 0,2% от общего объема. Размер содержащихся в жидкости частиц - до 0,2 мм.
Высота всасывания насоса может различаться в зависимости от модели. Корпус насоса, корпус уплотнения, рабочее колесо изготавливаются из серого чугуна.

Консольные моноблочные насосы в сравнении с другими насосами

По своим техническим и эксплуатационным характеристикам он полностью может заменить консольный агрегат К.

Какие преимущества имеют консольные агрегаты:

  • Меньший размер по сравнению с аналогичными.
  • Отсутствие кронштейна и муфты.
  • Отсутствует необходимость производить центровку.
  • Более низкий уровень потребления электроэнергии.
  • Универсальность. Это подтверждает использование насосов КМ во всех областях промышленности, сельского хозяйства, в жилищно-коммунальной отрасли и т.д.

Основным недостатком конструкции является то, что рабочее колесо крепится непосредственно на вал электродвигателя, повышая тем самым риск его выхода из строя.

 Расшифровка индекса наносимого на шильдик (информационную табличку) устанавливаемый на корпусе насоса на примере КМ50-32-200/2-5 У3.1 где:

  • КМ - консольный, моноблочный
  • 50 - диаметр всасывающего патрубка, мм
  • 32 - диаметр напорного патрубка, мм
  • 200 - номинальный диаметр рабочего колеса, мм
  • /2 - частота вращения 2900 об/мин.
  • -5 - торцовое уплотнение
  • У3.1 - климатическое исполнение и категория размещения

Мы предлагаем следующие модели насосов:

Насосы серии КМ

Вид, размер, тип

Напор,

м

Объём,

м3

Допуст. кавитац. запас, м,  не более

Мощность,

кВт

Скорость вращения,

  с-1 (об/мин)

Вес насоса, кг

КМ50-32-125

20

12,5

3,5

2,2

48(2900)

40

КМ50-32-125а

16

10

3,5

1,5

48(2900)

38

КМ65-50-125

20

25

3,8

4,0

48(2900)

60

КМ65-50-125а

16

23

3,8

4,0

48(2900)

60

КМ65-50-160

32

25

3,8

5,5

48(2900)

75

КМ65-50-160а

25

20

3,8

4,0

48(2900)

70

КМ80-65-160

32

50

4

7,5

48(2900)

93

КМ 80-65-160а

28

45

4

7,5

48(2900)

93

КМ 80-65-160б

20

40

4

5,5

48(2900)

76

КМ80-50-200

50

50

3,5

15

48(2900)

185

КМ80-50-200а

40

45

3,5

11

48(2900)

185

КМ100-80-160

32

100

4,5

15

48(2900)

185

КМ100-80-160а

26

90

4,5

11

48(2900)

145

КМ100-80-160б

20

80

4.5

7,5

48(2900)

110

КМ100-65-200

50

100

4,5

30

48(2900)

260

КМ100-65-200а

40

90

4,5

22

48(2900)

240

КМ100-65-250

80

100

4,5

45

48(2900)

360

КМ100-65-250а

67

90

4,5

37

48(2900)

345

КМ150-125-250

20

200

4,2

18,5

24(1450)

265

КМ 50-125-250а

16

180

4,2

15

24(1450)

250

Если у Вас возникла необходимость в приобретении насосного оборудования или замене комплектующих на действующих наши специалисты подскажут Вам, какие модели оптимально подойдут для Вашего производства, помогут в подборе запчастей и торцовых уплотнений.

×
