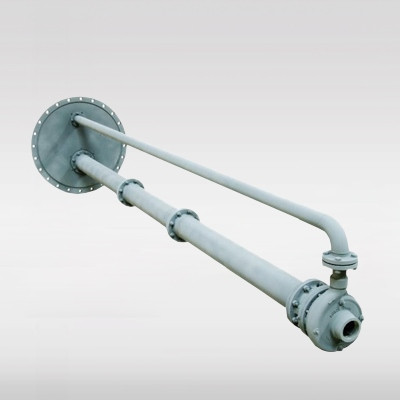

Насосы НВД

Наиболее часто встречается использование этих насосов в нефтяной промышленности, так как  они предназначены для перекачивания различных нефтепродуктов, газового конденсата, а так же и сильно загрязненных нефтяными отходами дренажных вод.

Допустимая концентрация твердых включений в жидкости не должно превышать 3%, с размером зерна не более 10 мм. Допустимые перепады температуры жидкости от -60 до +80 С

Конструктивные особенности

Электрические центробежные агрегаты одноступенчатые, вертикальные состоят из следующих основных узлов:

  • проточная часть;
  • разделительная масляная полость;
  • трансмиссия;
  • опорная плита;
  • отвод;
  • электродвигатель.

Выпускаются модификации с глубиной погружения от 3 до 6,2 м, расходом жидкости до 50 м3/ и напорами рабочей жидкости 50 и 80 м

Агрегат НВД является передовой разработкой, в конструкции которого применен ряд инновационных решений, благодаря которым его эксплуатационные характеристики значительно выше, чем у аналогов.

Немаловажным является тот факт, что верхняя крышка насоса полностью герметична, что допускает его эксплуатацию и хранение под открытым небом, не опасаясь дождя, снега, талых вод и других неприятных внешних воздействий.
Для работы в помещениях с повышенным уровнем пожарной опасности агрегат комплектуется взрывозащищенным электродвигателем.

Стоит так же обратить внимание на следующие положительные моменты:

- В стандартном исполнении этих агрегатов проточная часть выполнена из высококачественной, износостойкой нержавеющей стали.

- Ряд конструктивных решений является запатентованным и применяется только в данных конструкциях, что дает этим насосам существенное преимущество перед конкурентами.

- По своим габаритно-присоединительным размерам и эксплуатационным характеристикам полностью взаимозаменяемы с другими насосами традиционно используемыми в нефтяной отрасли.

Уплотнение

В отличии от насосов предыдущих поколений здесь используется система последовательно установленных одинарных торцовых уплотнений, разделенных между собой масляной полостью.

Можно сказать, что проточная часть отделена от "сухого" вала масляной полостью, что исключает потребность, в каких бы то ни было дополнительных затворных или охлаждающих жидкостях.
Эта схема отличается надежностью даже при работе с сильнозагрязненными жидкостями.

Материалы для изготовления проточной части

С целью обеспечения максимального ресурса эксплуатации который для данной модели составляет 10 000 часов при изготовлении проточной части применяются материалы устойчивые к коррозии и имеющие большой запас прочности,  а так же не теряющие своих свойств, при температуре до -60 градусов Цельсия.

Корпус и крыльчатка насоса могут быть изготовлены из чугуна с шаровидным графитом, бронзы или нержавеющей стали. Выбор, как правило, зависит от условий эксплуатации.
Все остальные детали проточной части, включая вал, изготавливаются из нержавеющей стали высокого качества.

Нефтяные вертикальные электронасосные агрегаты

Насосы Напор, м Объём, м3/час Скорость вращения, об/мин Мощность, кВт Модель электродвигателя
НВД-1М12,5/32 32 12,5 3000 5,5 100L2
НВД-1М12,5/50 50 12,5 3000 7,5 112L2
НВД-1М12,5/80 80 12,5 3000 15 160S2
НВД-1М 25/20 20 25 1500 5,5 112M4
НВД1М 25/60 60 25 3000 11 132M2
НВД1М50/50 50 50 3000 15 160S2
НВД1М50/80 80 50 3000 30 180М2

Если у Вас возникла необходимость в приобретении насосного оборудования или замене комплектующих на действующих насосах наши специалисты подскажут Вам, какое оборудование оптимально подойдет для Вашего производства, помогут в подборе запчастей и торцевых уплотнений.

×
