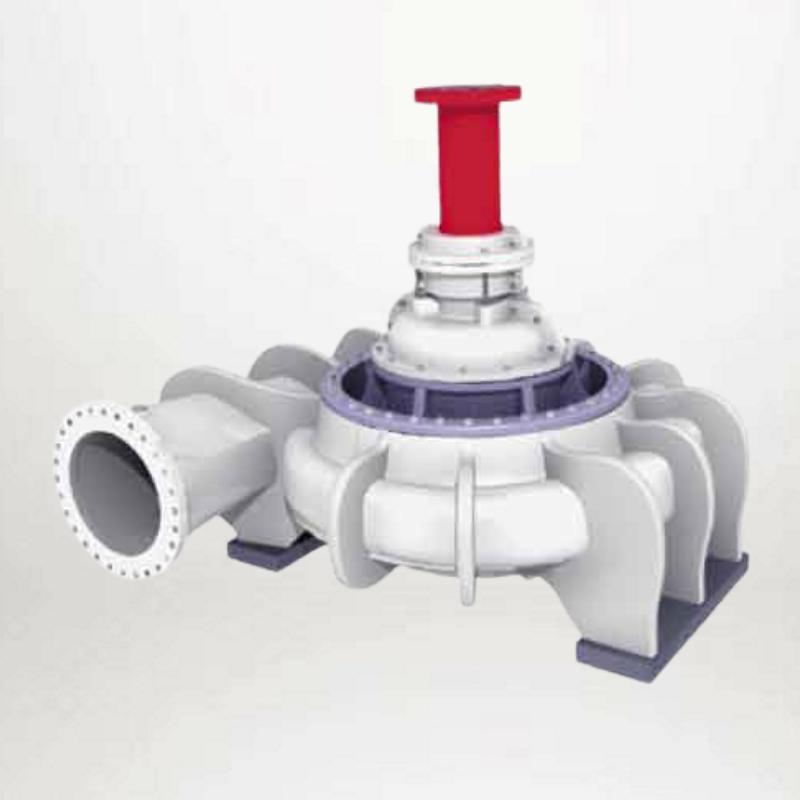

Насосы В

Данный вид насосных агрегатов предназначен для перекачивания воды с содержанием твердых частиц не более 3 г/л, и размером, не превышающим 0,1 мм. Основная область применения ирригационные системы, предназначенные  для водоснабжения различных населенных пунктов промышленных предприятий и других объектов различного назначения.

Насосы типа В имеют одностороннее рабочее колесо приводимое в действие электродвигателем.
Подача воды осуществляется через металлическое колено или бетонную трубу, работающую на всасывание.

Конструкция корпуса – спиральная. Направляющий подшипник охлаждается водой с допустимым содержанием твердых частиц не более 50 мг/л.
Уплотнение вала - мягкий сальник.
Некоторые модели насосов В разработаны в расчете на подшипники работающие с применением масляной смазки.
Давайте рассмотрим какая информация указывается на металлическом шильдике устанавливаемом на корпусе:

  • цифра перед буквой – диаметр прохода напорного патрубка в мм;
  • буква В – тип вертикальный;
  • цифры в числителе - подача в м3/с;
  • в знаменателе - напор в м;
  • буква О - частота вращения, отличная от номинальной.

Особенности конструкции

Направление вращения двигателя - против часовой стрелки, если смотреть сверху со стороны его установки.  Конструкция узла трения подшипника, работающего непосредственно в перекачиваемой среде, может следующих типов:

  • с резинометаллическими вкладышами;
  • с резиновыми роликами;
  • с древесно-слоистыми вкладышами;
  • с графитофторопластовыми сегментами.

Мы предлагаем своим покупателям следующие типы насосов В:

  1. Конструкция с упорным подшипником, установленном в электродвигателе.
    Насос и привод устанавливаются на отдельные ж/б опоры. Валы и привода соединяются с помощью фланцев т.е. жестко.
    Осевое гидравлическое усилие от реакции воды и массы ротора гасится пятой электродвигателя;
  2. Конструкция с упорным подшипником, расположенным в насосе. В этом случае гидравлическое усилие от массы перекачиваемой воды и массы ротора, приходится на упорный подшипник. Такая конструкция позволяет соединять вал и электропривод  эластичной муфтой, допускающей люфт линии валов и их несоосность до 1,5-2 мм. Данное обстоятельство значительно упрощает процесс монтаж и эксплуатацию агрегата.
    Кроме того, появляется возможность применения вертикального электропривода не имеющего подпятника, что позволит существенно сэкономить, поскольку такой привод значительно дешевле.

Материалы основных комплектующих - серый чугун, углеродистые и нержавеющие стали.

Центробежные насосы типа В

Обозначение

Подача, м3/ч Напор, м кпд, % не менее Кавитационный запас, м Частота вращения Мощность, кВт, не более Масса, кг
600В-1,6/100-1 600В-1,6/100 600В-1,6/100-0 5500 5760 4500 90 100 65 88 88 88 13,5 14 9 750 750 600 1600 1783 905 8000±400
800В-2.5/100 800В-2,5/100-0 9000 7560 100 67,5 88 88 10 8,3 600 500 2785 1570 9290±460
800В-2.5/40 800В-2,5/40-0 09000 7560 40 29 87 87 10 8,3 600 500 1127 690 11570±570
1000В-4/63 1000В-4/63-0 14400 10800 63 35,4 88 88 8,3 6,25 500 375 2807 1183 11340±560
1000В-4/40 14400 40 87 8,3 500 1803 13280±660
1200В-6.3/Ю0 1200В-6.3/63 22680 22680 100 63 87 88 6,25 6,25 375 375 7019 4372 34000±1700 24000±1200
1200В-6,3/40 1200В-6,3/40-0 22680 22680 40 27 87 87 6,25 5,0 375 300 2840 1916 30000±1500
1600В-10/40 1600В-10/40-0 36000 29880 40 27,8 88 88 5,0 4,2 300 250 4456 2571 32000±1600

Если у Вас возникла необходимость в приобретении насосного оборудования или замене комплектующих на действующих агрегатах наши специалисты подскажут Вам, какое оборудование оптимально подойдет для Вашего производства, помогут в подборе запчастей и торцовых уплотнений.

×
