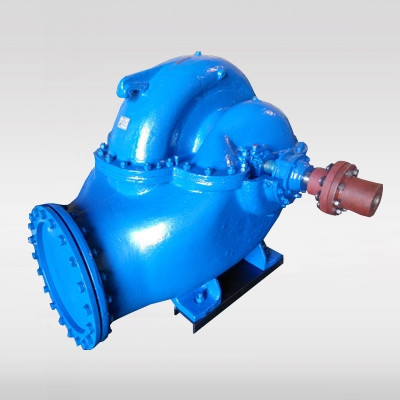

Насосы ЦН

Данные агрегаты являются стационарными насосами, работающими в системах водоснабжения и отопления объектов жилого назначения и производственных комплексов.

Могут так же использоваться для перекачки смеси воды и гликоля при условии, что содержание последнего не должно превышать 40% и работы с другими жидкостями, имеющими физические и химические свойства сходные со свойствами воды.

Общие сведения

Насосы ЦН являются агрегатами центробежного типа с одноступенчатой схемой перекачки. Подача жидкости к рабочему колесу осуществляется с двух сторон.

Патрубки забора и подачи воды находятся внизу напротив друг друга горизонтально поверхности, на которой установлен агрегат. Вращение вала происходит за счет подшипников качения находящихся в посадочных гнёздах на корпусе.
Уплотнение вала сальниковое, но по желанию заказчика, может быть установлено и  торцовое.

Одним из главных положительных моментов в эксплуатации данных агрегатов следует считать его высокую ремонта пригодность.

Крышка корпуса легко снимается, после чего открывается легкий доступ ко всем внутренним частям насоса. Таким образом, любые ремонтные и профилактические работы не займут много времени.

Направление вращения ротора левое (против часовой стрелки), но если заказчику по каким-то причинам нужен насос с правым вращением, достаточно указать это в заявке на поставку.
Вал насоса и двигатель соединяются муфтой в месте, защищенном от случайного прикосновения и других неприятностей специальным защитным кожухом.

Сам насос состоит из двух частей, приводной и проточной.
Первая представляет собой опорный кронштейн с подшипниками для вала. Вторая представляет собой чугунный корпус спиралевидной конфигурации и оснащенный опорными лапами с отверстиями для крепежа.

Особенности конструкции насосов ЦН

Основными элементами, входящими в комплектацию центробежных насосов являются:

  • чугунный корпус;
  • верхняя крышка;
  • рабочее колесо;
  • соединительный вал;
  • уплотнительное кольцо.

Рассмотрим подробнее каждый из перечисленных узлов:

  1. Корпус полый внутри изготавливается из серого чугуна и является частью проточного канала насоса имеющего спиралевидную форму.
    В корпусе предусмотрены специальные отверстия для отверстия для подсоединения труб и измерительных приборов вакуумметра и манометра на выходе.
    Для слива остатков жидкости при длительном простое или ремонте в корпусе предусмотрены два сливных отверстия.
  2. Крышка, которой закрывающая корпус изготавливается из того же материала что и корпус. Кроме своей основной функции она является составной частью напорного и всасывающего каналов. Через отверстие имеющиеся в верхней части крышки производится подключение вакуум-насоса.
  3. Рабочее колесо так же изготавливаемое из серого чугуна является главным рабочим органом насоса.
    Подача перекачиваемой жидкости на него производится одновременно с двух сторон.
  4. Вал изготавливают из высококачественной углеродистой стали, обеспечивающей необходимую прочность важнейшему узлу соединяющему двигатель и рабочее колесо насоса.
  5. Уплотнительное кольцо отвечает за герметичность рабочей камеры насоса и соблюдение необходимого режима давления.

Уплотнения

В базовой комплектации насоса ЦН предусмотрено сальниковое уплотнение вала, состоящее из фланца, кольца и набивки. По желанию заказчика могут быть установлены, так же торцовые уплотнения.

В конструкции насоса предусмотрены контрольные измерительные приборы манометр (на выходе) и вакуумметр (на входе). Хотя данное оборудование не предусмотрено комплектом поставки оно может быть установлено по желанию заказчика.

Насосы центробежного типа ЦН

№ п/п Модель Напор, м Объём, м3/ч Мощность , кВт Скорость вращения, об/мин Вес насоса, кг Габариты насоса, мм
1 ЦН 400-105 105 400 200 1500 1320 1570х1155х988
2 ЦН 400 210 210 400 400 1500 2230 2155х1155х1010
3 ЦН 1000-180-3 180 1000 630 1500 2200 1765х1440х1340

Если у Вас возникла необходимость в приобретении насосного оборудования или замене комплектующих на действующих насосах наши специалисты подскажут Вам, какое оборудование оптимально подойдет для Вашего производства, помогут в подборе запчастей и торцовых уплотнений.

×
