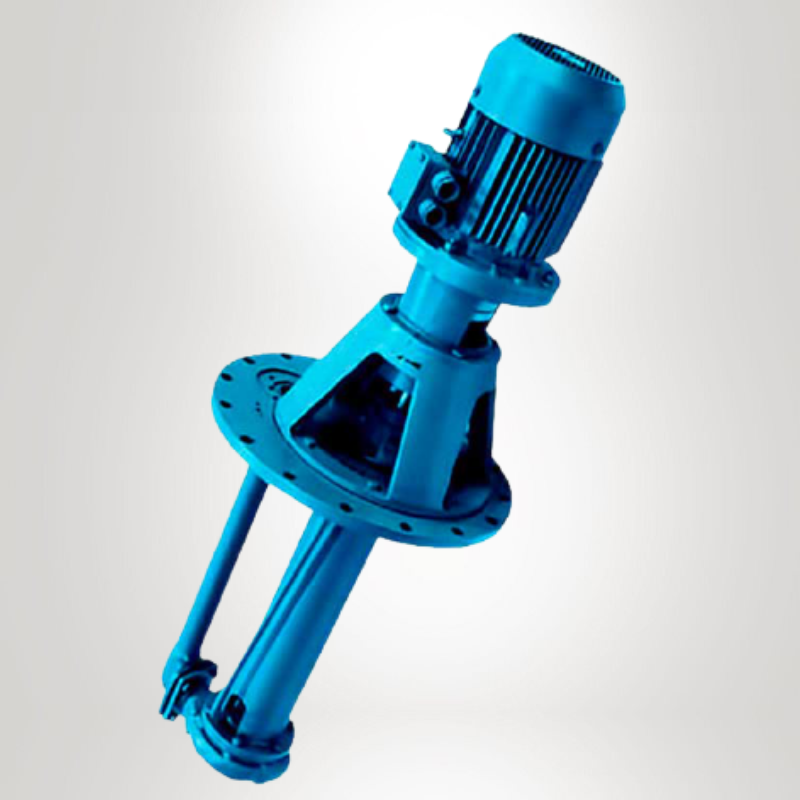

Насосы ХП

Агрегаты полупогружные данного типа используются для перекачивания химически активных и нейтральных жидкостей плотностью, не превышающей 2000 кг/м³ при значении n=1450 об/мин и не более 1750 кг/м при значении n=2900 об/мин, не имеющих твердых включения размером более 0,2 мм. Объемная концентрация включений не должна превышать 0,1%.

Кроме того необходимо следить за соблюдением следующих параметров:

  • температура от - 40° до + 90 °С;
  • кинематическая вязкость вязкостью до 30*10-6 м2/с;
  • коррозийная стойкость материалов проточной части агрегата от 10 до 4 баллов по шкале коррозийной стойкости материалов. ГОСТ 13819-68.

Химические насосы ХП относятся к изделиям 2-ой группы, вид изделий 1(восстанавливаемые), что соответствует требованиям ГОСТ 27.003.

Данные агрегаты комплектуются электродвигателями общепромышленного исполнения, которые размещаются на специальной опоре (стойке). Их нельзя применять для перекачки горючих и легковоспламеняющихся жидкостей. Также недопустима их установка и использование на взрывоопасных и пожароопасных производствах.

Условные обозначения насоса ХП применяемые в технической документации

Кодировка  ХП 45/54-К-СД-У2, содержит в себе следующую информацию:

  • ХП – погружной вертикальный насос с опорами в перекачиваемой жидкости;
  • 45– подача, м3/час;
  • 54– напор, м;
  • К – материал проточной части;
  • СД – пример уплотнение вала (двойное сальниковое);
  • У – климатическое исполнение;
  • 2 – категория размещения агрегата при эксплуатации.

Насос должен эксплуатироваться с учетом напорных характеристик прописанных в технической документации конкретного агрегата. Предельно допустимые отклонения по напору при номинальном режиме эксплуатации ± 5%.

Напорная характеристика насоса дана при подаче жидкости плотностью ρ = 1000 кг/м3, при номинальных значениях Q, H, ?, при комплектации двигателем с мощностью, обеспечивающей КПД насоса согласно таблице № 2. Масса, габаритные и присоединительные размеры должны соответствовать чертежам и указываться в эксплуатационной документации.

Показатели надежности насосов ХП

При условии строгого соблюдения всех правил эксплуатации производитель гарантирует:

  • безотказную работу, не менее 5000 часов;
  • ресурс до капитального ремонта для нейтральных жидкостей, не менее 20000 часов;
  • ресурс до капитального ремонта для химически активных жидкостей, не менее 1700 часов;
  • срок службы до списания не менее 3 лет.

Критерием установленной безотказной наработки является снижение напора на 10% вследствие увеличения зазоров гидравлических уплотнений. Критерием установленного ресурса до капитального ремонта является снижение напора на 15% вследствие износа корпуса насоса и рабочего колеса. Насосы каждого типоразмера комплектуются различными по мощности электродвигателями в зависимости от плотности перекачиваемой жидкости.

Химические полупогружные насосы ХП

 Вид, размер  насоса Напор, м Объём, М3/ч Допускаемый кавитационный запас Δh, м, не более Скорость вращения об/мин Мощность насоса, кВт
ХП 160/49 49 160 4 25(1500) 31,4
ХП 160/49а 36 160 4 25(1500) 23,1
ХП 160/49б 25 160 4 25(1500) 16,0
ХП45/54 54 45 5 48(2900) 13,2
ХП 280/42 42 280 6 24 (1450) 45,4

Если у Вас возникла необходимость в приобретении насосного оборудования или замене комплектующих на действующих насосах наши специалисты подскажут Вам, какое оборудование оптимально подойдет для Вашего производства, помогут в подборе запчастей и торцовых уплотнений.

×
