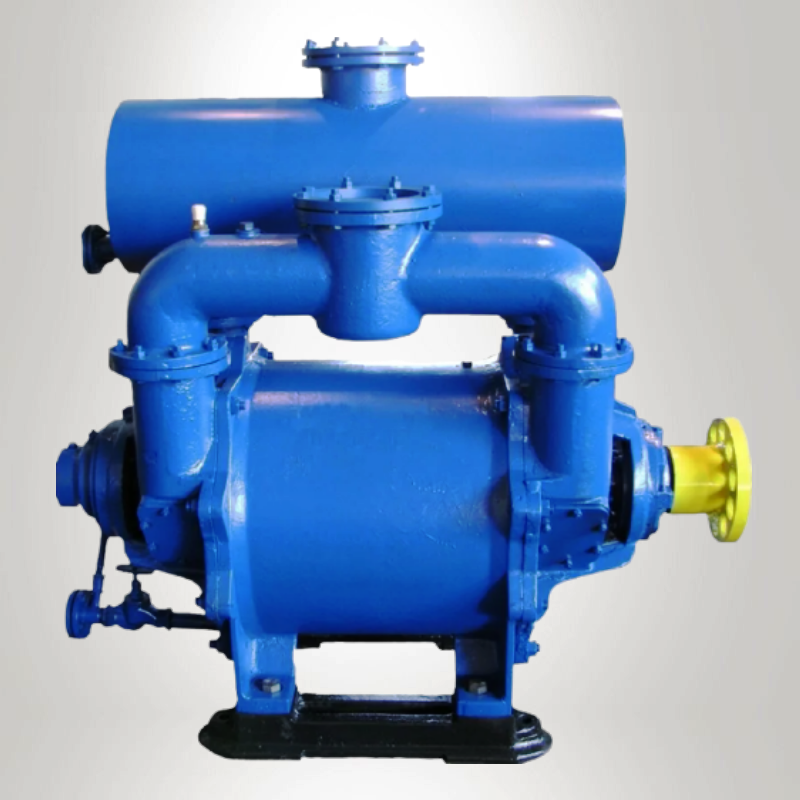

Насосы ВВН

В данном разделе нашего каталога представлены насосы ВВН.

Агрегаты ВВН, с помощью которого создается вакуум низкого давления конструктивно состоит из небольшого количества деталей, просто в обслуживании и имеет большой запас прочности и долговечности, что связано, в том числе и с отсутствием трущихся пар в проточной части.

Где применяются насосы ВВН

Область применения водокольцевых агрегатов ВВН весьма широка и разнообразна.

В частности они используются:

  • на предприятиях целлюлозно-бумажной промышлености;
  • в медицинской и фармацевтической отраслях;
  • производство продуктов питания;
  • предприятия химической промышленности;
  • на нефтедобывающих и газовых месторождениях;
  • парфюмерно-косметическая промышленость.

Такая широкая сфера применения объясняется наличием большого количества преимуществ насосов ВВН, к каковым в частности относятся:

Отсутствие масла в качестве смазочного материала, что позволяет получать на выходе чистый воздух.

  • Возможность работать с загрязненными воздушными смесями и паром.
  • Невысокая температура воздуха на выходе.
  • Простая конструкция, не создающая проблем с обслуживанием и длительный срок эксплуатации.

К недостаткам насосов ВВН относятся следующие факторы:

  • необходимость постоянно поддерживать определенный уровень жидкости в рабочей камере.
  • Необходимость постоянного поддержания определенного температурного режима во избежание появления кавитации и как результата гидравлических ударов.

Типы водокольцевых вакуумных насосов

В настоящее время производители выпускают следующие типы насосов ВВН

  • Одноступенчатый с 1 рабочей камерой.
  • Одноступенчатый с 2 камерами.
  • Двухступенчатый с 2 камерами.

Одноступенчатые вакуумные насосы

Конструкция насоса имеет рабочее колесо с лопастями, примыкающими к центральной ступице, размещенной в цилиндрическом корпусе, но смещенной от середины. Рабочее колесо насоса расположено между двумя торцевыми пластинами, которые образовали вырезанные в них отверстия, называемые портами.

Поскольку насосу требуется вода для создания вакуума, вода заполняется в центре корпуса перед запуском насоса. Поэтому, при запуске насоса, рабочее колесо с помощью центробежной силы выбрасывает водяной герметик наружу корпуса, создавая кольцо воды на внешних стенках корпуса. Из-за смещенного положения рабочего колеса некоторые лопасти рабочего колеса погружаются в жидкость, в то время как другие остаются вне жидкости.

Область пустого пространства изолирована между водой и лопастями рабочего колеса, известной как ячейка рабочего колеса. По мере удаления жидкости от центральной ступицы, действуя как жидкостный поршень, образует большую ячейку и всасывается насосом, втягивая воздух, газы или пары через впускное отверстие по бокам рабочего колеса.

Когда ячейка рабочего колеса проходит впускное отверстие и движется к выпускному отверстию, вода подается обратно к центральной ступице рабочего колеса. В то время как ячейка рабочего колеса проходит через выпускное отверстие, сжатие находится на пике, и газы вместе с некоторым количеством герметика для воды выводятся через выпускное отверстие в атмосферу.

Двухступенчатые водокольцевые насосы

В конструкцию этих водокольцевых вакуумных агрегатов ВВН входит многолопастное рабочее колесо на валу которое эксцентрично размещено в цилиндрическом корпусе для создания двухступенчатого вакуумного насоса с водяным кольцом, в котором вода заполняется в центре корпуса перед запуском насоса. Когда вал вращается, водяное кольцо создается центробежной силой, вызванной вращением рабочего колеса.

Эта сила прижимает жидкостное кольцо к внутренней стенке насосной камеры. Из-за эксцентричного положения рабочего колеса в насосе глубина входа лопастей в водяное кольцо уменьшается и увеличивается при вращении рабочего колеса, таким образом, объем ячейки увеличивается со стороны входного отверстия, создавая вакуумное разряжение.

Со стороны выпускного отверстия объем ячейки уменьшается по мере того, как лопасти перемещаются в водяное кольцо, что приводит к увеличению давления до тех пор, пока выпуск не произойдет через выпускное отверстие.

Интересно, что выпуск из первой ступени насоса не выпускается в атмосферу, вместо этого выпуск первой ступени через коллектор ведет ко второй ступени и через выпускное отверстие, расположенное в промежуточной пластине между рабочими колесами первой и второй ступеней.
Тот же процесс повторяется на второй стадии, обеспечивая более глубокое вакуумное разряжение и, наконец, сброс в атмосферу.

Характеристики агрегатов ВВН

Насосы Производительность
приведена к начальн. условиям,
м3/с (м3/мин)
Расход
воды,
л/с
Начальное давление,
МПа(кгс/см2)
Конечное давление,
МПа (кгс/см2)
Скорость
вращения
вала
(синхр.),
об/мин

Мощность, кВт
Габариты Вес насоса, кг
              длина ширина высота
Водокольцевые  вакуумные ВВН2-50М 0,875 (52,5) 1,23 0,02 (0,204) 0,1013 (1,033) 600 70,88 1750 850 900 1350
Водокольцевые  вакуумные ВВН2-50Х 0,75 (45) 1,3 0,02 (0,204) 0,1013 (1,033) 600 63 1750 800 900 1100
Вакуумные ВВН2-50Н 0,75 (45) 1,3 0,02 (0,204) 0,1013 (1,033) 600 63 1750 800 900 1100

Если у Вас возникла необходимость в приобретении вакуумных насосов или замене комплектующих наши специалисты подскажут Вам, какие насосы оптимально подойдут для Вашего производства, помогут в подборе запчастей и торцовых уплотнений.

×
