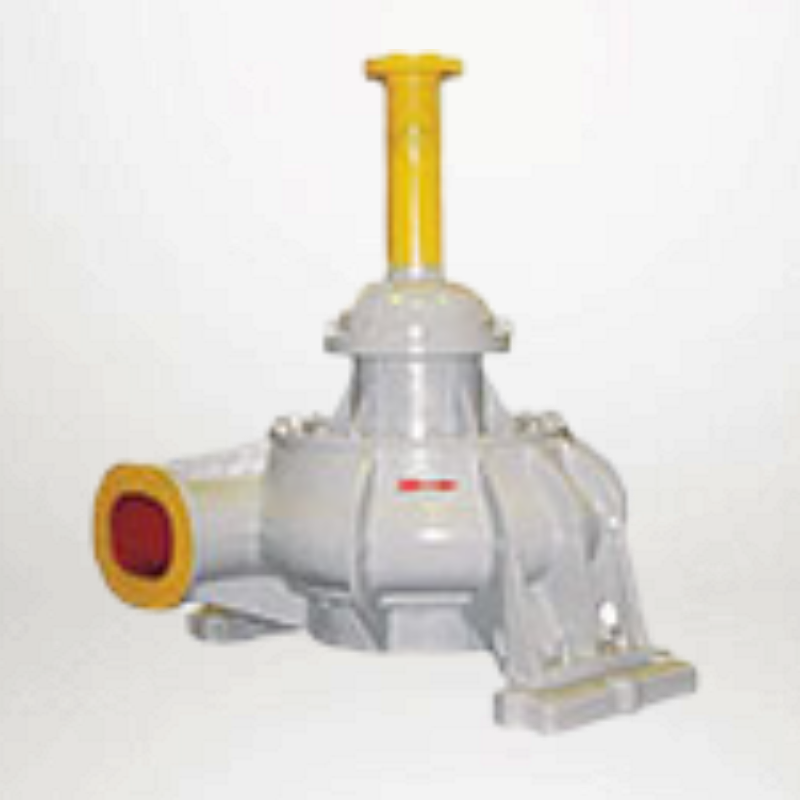

Насосы СДВ

Научно производственная компания «Герметика» предлагает купить насосы СДВ, фекальные, низконапорные, вертикального исполнения. Особенности конструкции значительно упрощает  интеграцию насоса в существующую инфраструктуру.

Насосы типа СДВ предназначены для перекачивания технической воды, различных технических  стоков, фекалий, и других сточных масс с коэффициентом рН от 6 до 8,5, плотностью жидкости  до 1100 кг/м3, кинематической вязкостью не выше 1х10-6 м2/с, температурой перекачиваемой жидкости от 0 до плюс 90 0С.

При этом содержание абразивных взвешенных частиц должно быть не более 1% от общего объема. Размер частиц не должен быть больше 5 мм, а коэффициент микро твёрдости не более 9000 МПа.

По желанию заказчика может быть изготовлен насос с иными эксплуатационными характеристиками.

Конструкционные особенности

Конструктивно агрегат является центробежным, с  вертикальной установкой, одноступенчатым.
Рабочее колесо одностороннего входа, крепится на консольной части вала. Тип уплотнения вала – торцовое резиновое.

Узел трения подшипника, выполняющий работу в перекачиваемой среде, может быть выполнен в нескольких видах:
Конструкция узла трения подшипника, работающего непосредственно в перекачиваемой среде, может следующих типов:

  • с резинометаллическими вкладышами;
  • с резиновыми роликами;
  • с древесно-слоистыми вкладышами;
  • с графитофторопластовыми сегментами.

В зависимости от особенности условий эксплуатации производители предлагают следующие варианты конструкции:

  1. СДВ - Конструкция с упорным подшипником, установленном в электродвигателе.
    Насос и привод устанавливаются на отдельные ж/б опоры. Валы насоса и привода соединяются с помощью фланцев т.е. жестко.
    Осевое гидравлическое усилие от реакции воды и массы ротора гасится пятой электродвигателя;
  2. 1-СДВ - Конструкция с упорным подшипником, расположенным в насосе. В этом случае гидравлическое усилие от массы перекачиваемой воды и массы ротора, приходится на упорный подшипник насоса. Такая конструкция позволяет соединять валы насоса и электропривода  эластичной муфтой, допускающей люфт линии валов и их несоосность до 1,5-2 мм. Данное обстоятельство значительно упрощает процесс монтаж и эксплуатацию агрегата.
    Кроме того, появляется возможность применения вертикального электропривода не имеющего подпятника, что позволит существенно сэкономить, поскольку такой привод значительно дешевле.

Материалы, применяемые для изготовления насоса:

  • корпус и другие основные детали – серый чугун;
  • вал – углеродистая сталь;
  • уплотняющее и защитное кольца – нержавеющая сталь.

Купить насос СДВ

Обратившись в нашу компанию, вы сможете заказать и купить насос, который идеально подойдет для ваших целей. Наш специалист-консультант ответит на все Ваши вопросы и поможет подобрать модель с максимально соответствующими параметрами.

Насосы типа СДВ

Обозначение насоса Подача, м3 Напор, м КПД, % не менее Кавитационный запас, м Частота вращения Мощность, кВт, не более Масса насоса, кг
СДВ 2700/26,5 2700 26,5 74 8.0 740 275 3400
СДВ 4000/28 4000 28 72 4.0 368 445 6000
СДВ 7200/29 7200 29 74.5 7.0 485 800 6650
СДВ 9000/45 9000 45 80 11.8 500 1380 7500
СДВ 9000/63М 9000 63 84 11 500 1800 14500
СДВ 22700/63М 22700 63 83.5 9 333 4600 50200
СДВ 3600/80 3600 80 80 13 750 985 10500
СДВ 7200/80 7200 80 80 12.5 600 1970 11700

Если у Вас возникла необходимость в приобретении насосного оборудования или замене комплектующих на действующих насосах наши специалисты подскажут Вам, какое оборудование оптимально подойдет для Вашего производства, помогут в подборе запчастей и торцовых уплотнений.

×
