Насосы ПТ

Данный тип насосов предназначены для перекачивания жидкостей, нейтральных в отношении материалов из которых изготовлена гидравлическая часть агрегата и имеющие кинематическую  вязкость не превышающую  800 мм2/с.

Температура жидкости может колебаться от -30 до + 200°С.
Максимально допустимое содержание в жидкости не абразивных твердых частиц 0,2% от массы. Размер вкраплений не более 0,2 мм.

Область применения - производства, требующие перекачки жидкостей под высоким давлением, в том числе в условиях повышенной взрыва и пожара опасности.
Могут также использоваться в качестве питательных насосов в установках по производству пара.

Конструкция

Трехплунжерный кривошипный агрегат конструктивно представляет собой насос с приводом  установленными на общей раме.
Для эксплуатации насоса могут применятся следующие типы приводов:

  • электродвигатель;
  • двигатель внутреннего сгорания;
  • дизель.

Соединение насоса и электродвигателя может осуществляться через клиноременную передачу, через редуктор или непосредственно через муфту.
Кривошипный трехплунжерный насос состоит из двух частей приводной и гидравлической.
Привод оснащен коленчатым валом предназначенным, для преобразования вращательного движения двигателя в возвратно-поступательное движение плунжеров.
Основными узлами гидравлической части являются:

  • гидроблок;
  • плунжеры;
  • сальниковые уплотнения;
  • всасывающие и нагнетательные клапана;
  • предохранительные клапана.

Предохранительный клапан отрегулирован на номинальное рабочее давление, а при необходимости клапан может быть отрегулирован на другое давление. Агрегаты могут подключаться к устройствам, регулирующим частоту вращения двигателя.

Преимущества

Трехплунжерный насос ПТ, это современный агрегат, предназначенный  для применения в инновационных производственных и перерабатывающих комплексах. От устройств  предыдущих поколений эти насосы отличаются диаметром плунжера, гидравлической коробкой и свойствами клапанных узлов системы. В базовую комплектацию таких систем входят:

  • датчики давления и сигнализации;
  • манометры для измерения давления;
  • предохранительный клапан;
  • запорная арматура;
  • водяной фильтр;
  • масляный насос;
  • систему для охлаждения жидкости.

Полезные советы по установке и эксплуатации трехплунжерных насосов

Агрегат необходимо устанавливать на ровную поверхность, предварительно подготовленную для работы в условиях высокой вибрации.
Для обеспечения бесперебойной непрерывной подачи воды в насос необходимо использовать гибкие шланги высокого качества.
Не рекомендуется использовать для подключения водоснабжения металлические или пластиковые жесткие трубы.

Приводной и коленчатый валы должны находится на прямой линии. Даже небольшой отклонение от оси, может привести к выходу из строя всего механизма.
Насосный вал должен вращаться свободно, легко от руки. Так же нужно правильно выбрать вращение электропривода насоса, что бы избежать обратного давления.

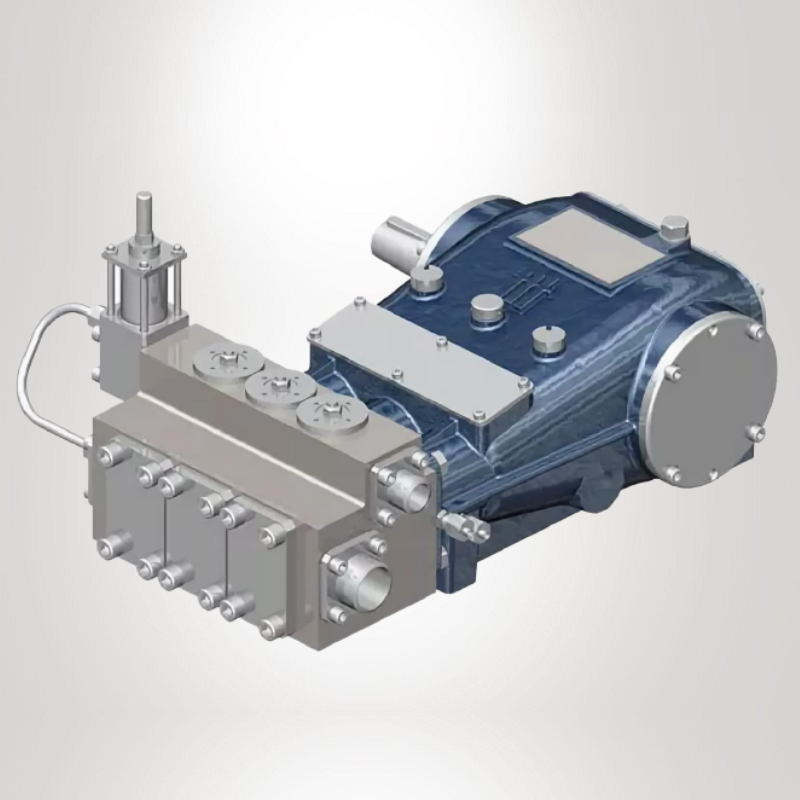

Трехплунжерные насосы ПТ: габарит 1.1

Насос Производительность, Мпа Объём, м3/ч Вращение, (Об в мин) Мощность (кВт) Габариты (мм) Вес (кг) Цена (руб)
1.1 ПТ-10 80 0,41 730 11,7 520х365х190 58 по запросу
1.1 ПТ-12 56 0,6 730 11,7 520х365х190 58 по запросу
1.1 ПТм-12 100 0,6 730 22,3 520х365х190 65 по запросу
1.1 ПТ-14 41 0,81 730 11,7 520х365х190 58 по запросу
1.1 ПТм-14 78 0,81 730 22,3 520х365х190 65 по запросу
1.1 ПТ-16 31 1,06 730 11,7 520х365х190 58 по запросу
1.1 ПТм-16 60 1,06 730 22,3 520х365х190 65 по запросу
1.1 ПТ-18 25 1,34 730 11,7 520х365х190 58 по запросу
1.1 ПТм-18 47 1,34 730 22,3 520х365х190 65 по запросу
1.1 ПТ-20 20 1,65 730 11,7 520х365х190 58 по запросу
1.1 ПТм-20 38 1,65 730 22,3 520х365х190 65 по запросу

Если у Вас возникла необходимость в приобретении насосного оборудования или замене комплектующих на действующих насосах наши специалисты подскажут Вам, какое оборудование оптимально подойдет для Вашего производства, помогут в подборе запчастей и торцовых уплотнений.

×
